一、概述

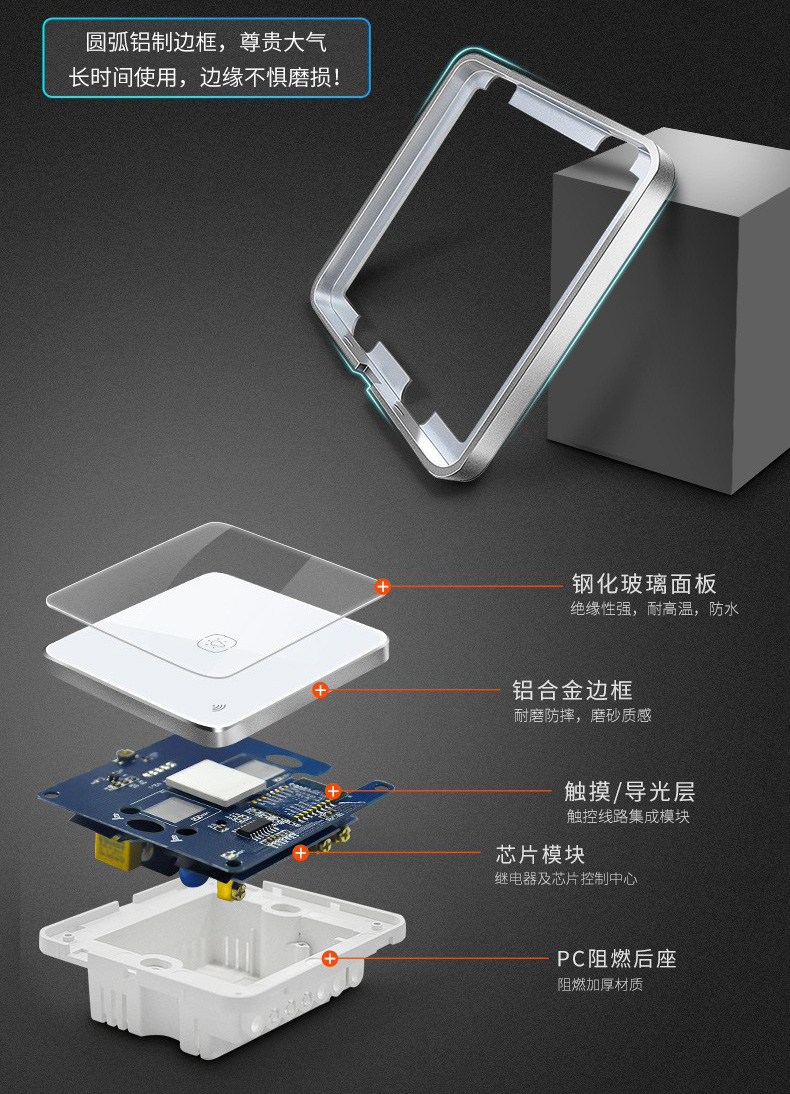

    采用铝合金边框，基于CAN或RS485总线控制技术，具备控制开关模块、调光模块等功能，能进行远程电脑配置、用户手动配置、配对、面板翻页、面板锁定等功能。
二、主要技术参数
1、输入电压：DC24V
2、总线耗电：15mA/DC24V

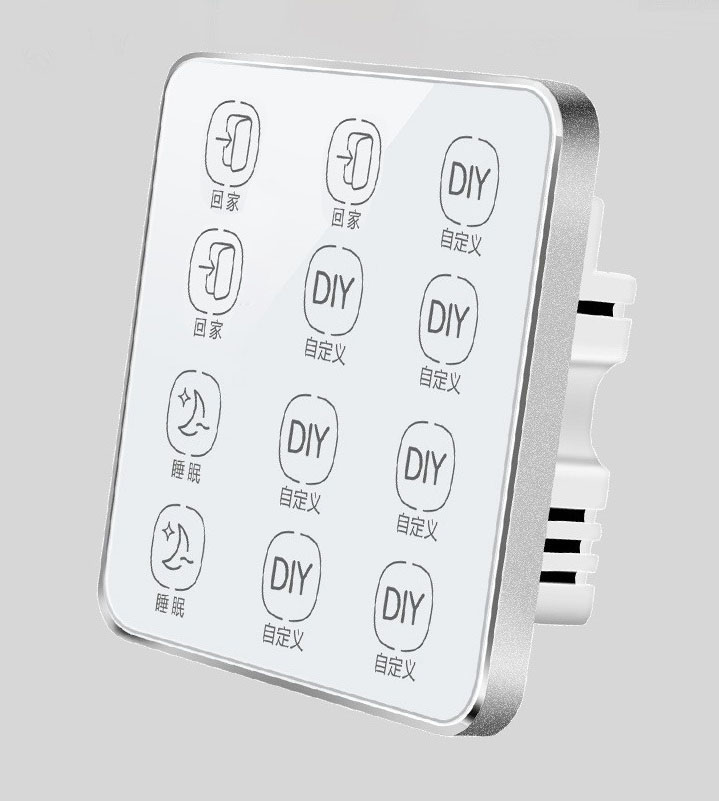

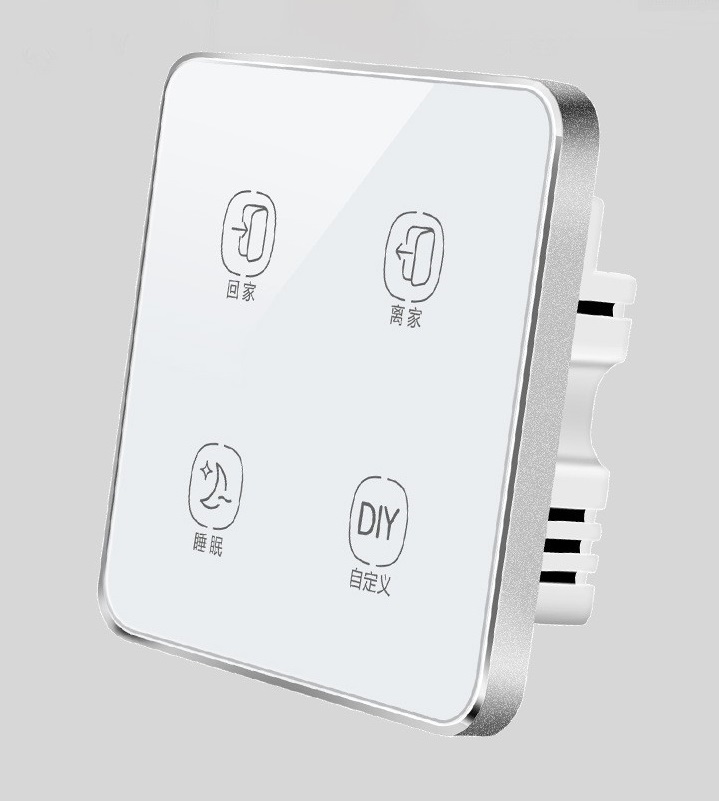

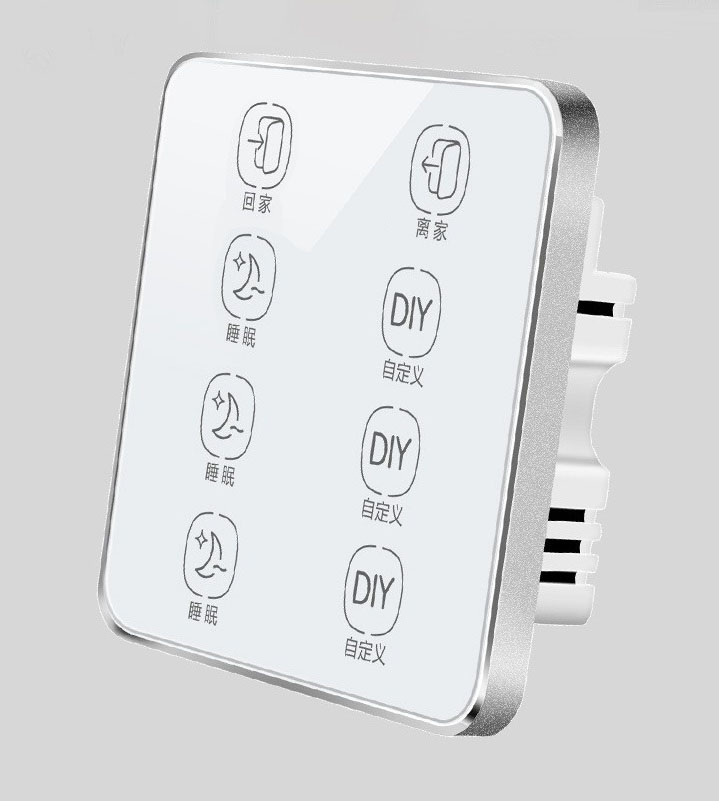

3、按键数：4、6、8、12
4、环境条件：
     工作温度： -20℃~85℃
     工作相对湿度： 20%~90%
     储存温度： -40℃~+55℃
     储存相对湿度： 10%~93%
5、外形尺寸：86mm×86mm×35mm
6、重量：0.3kg

三、功能说明

1、E-BUS总线接线端：

DC+ ：  工作电压DC24V正极

COM ： 工作电压DC24V负极

DATA+ ：通讯信号正极

DATA- ：通讯信号负极

2、每个按键有开和关两种状态，分别对应红色和蓝色背光灯

3、每个按键带有按键音

4、按键分开和关两种状态，每个状态可以控制16个模块或16个场景。按键的配置可通过后台电脑或人工手动设置。

5、实时反映所对应回路的状态，如果面板被配置为与模块1个或多个回路对应，则模块回路的状态改变，都会反映到面板上。
