该款专业级高性能智能调光器是我公司开发研制的一种大功率可控硅功率输出设备，有8/10/12个输出回路。通讯采用CAN总线方式，每回路自带直通开关，自带场景控制部分，设有消防输入输出接口，它性能先进，功能齐全，具有专业级水平。它的应用范围广泛，适用于智能化调光照明、开关控制等领域。

一、功能特点
1. 10Bit调光精度
2. 8/10/12路调光功率输出单元
3. 自带场景控制器，多达128个场景
4. 每个回路带手动直通开关，可旁路可控硅直接开启回路
5. 每个回路可设置低端限幅、高端限幅、最大限幅以适应不同的负载
6. 具有短路及过载保护，接地保护
7. 带消防强启输入和反馈接口
8. 总线电压输出功能，可向总线提供400mA电流(DC 24V)
9. 具有远程编程和管理功能
10. 采用CAN方式通讯

二、主要技术参数
1. 输入电源： AC 220V±10%
2. 频率： 50Hz±2%
3. 整机无负载功耗： <5w
4. 输出回路： 8/10/12路
5. 每回路输出电流： 最大10A/16A
6. 回路输出最大总电流： <120A
7. 连接： 三相五线制
8. 尺寸： 565×355×135(mm)
9. 重量： 25kg
10.安装方式： 壁挂式安装

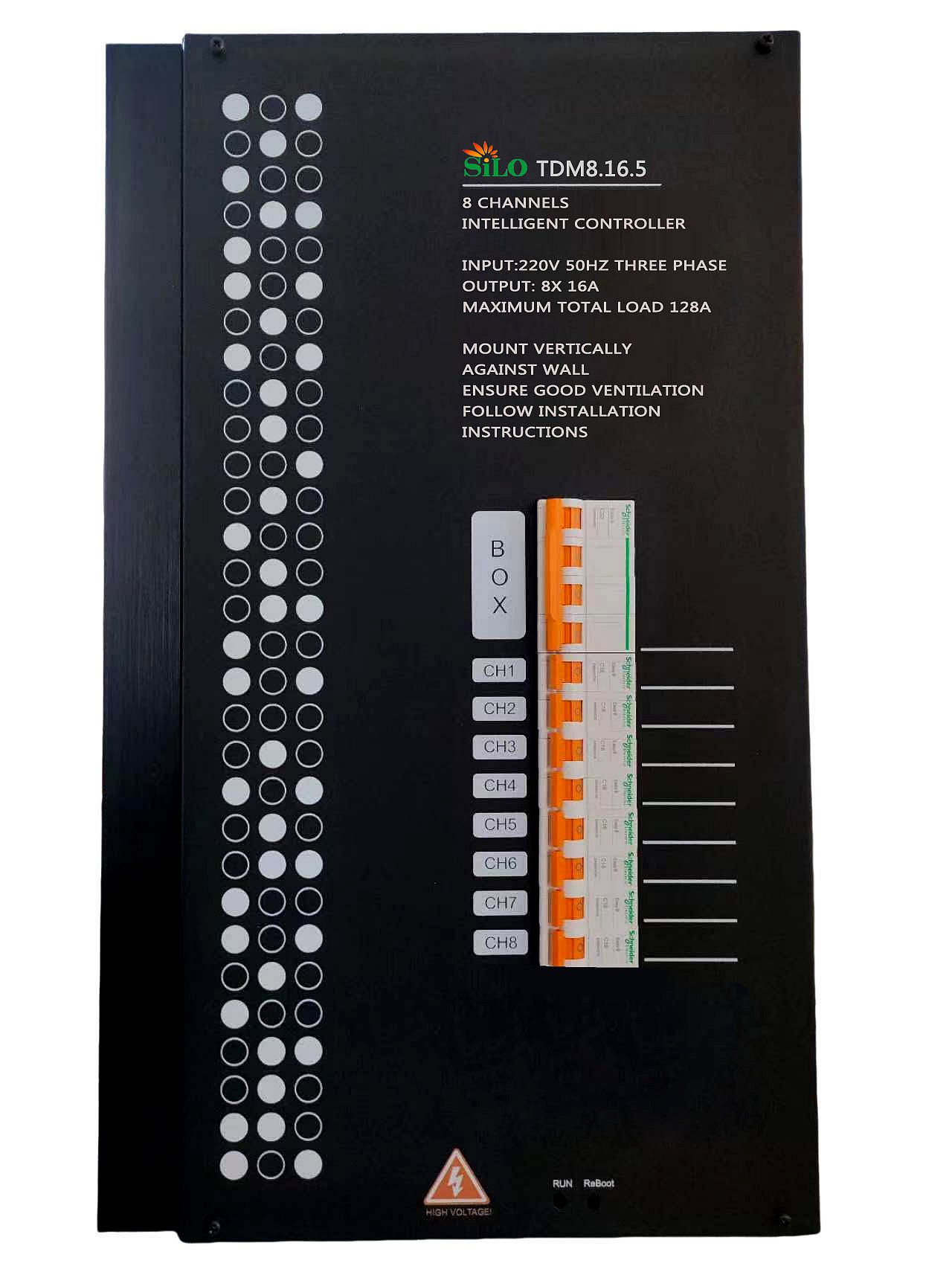

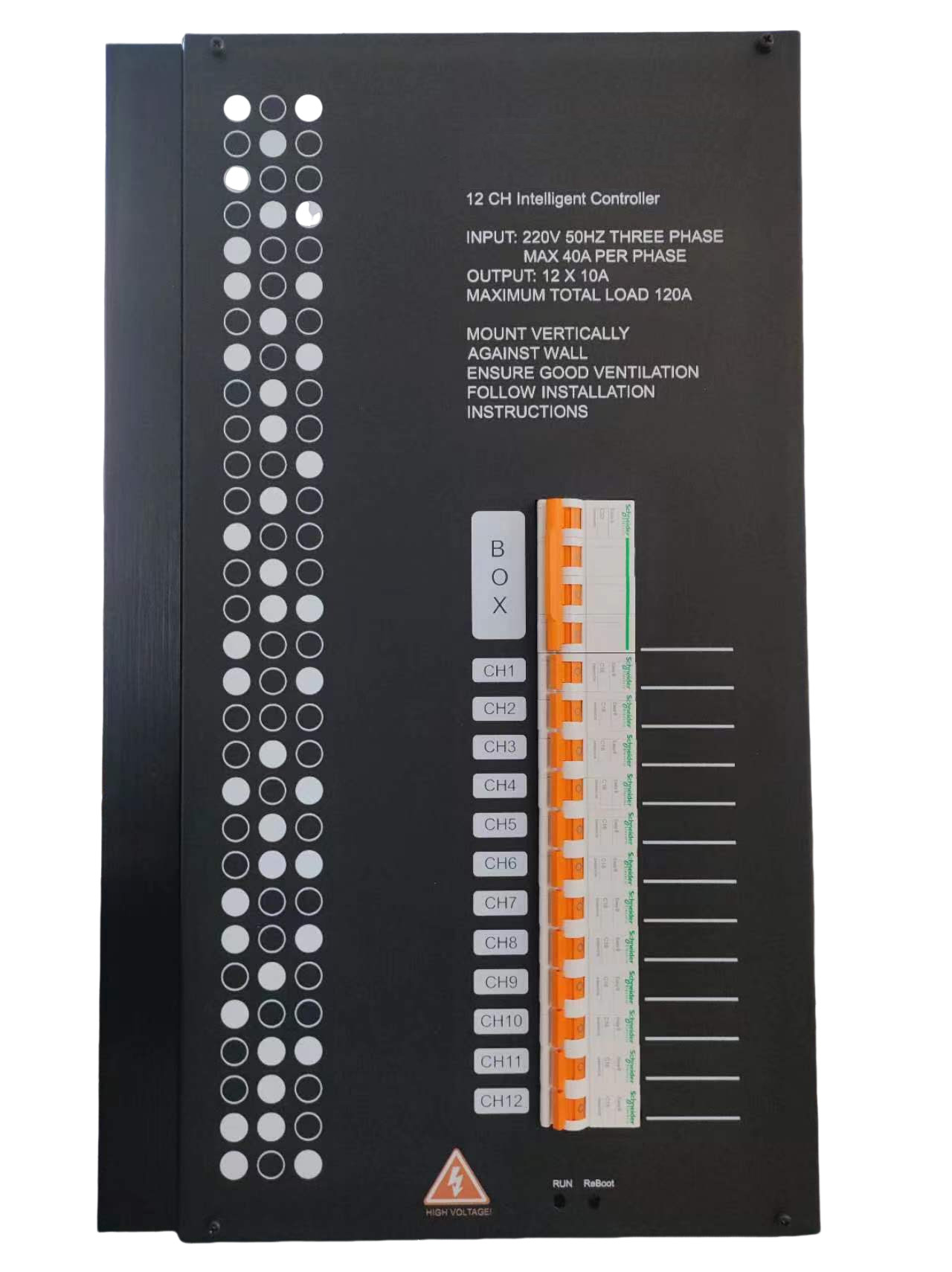

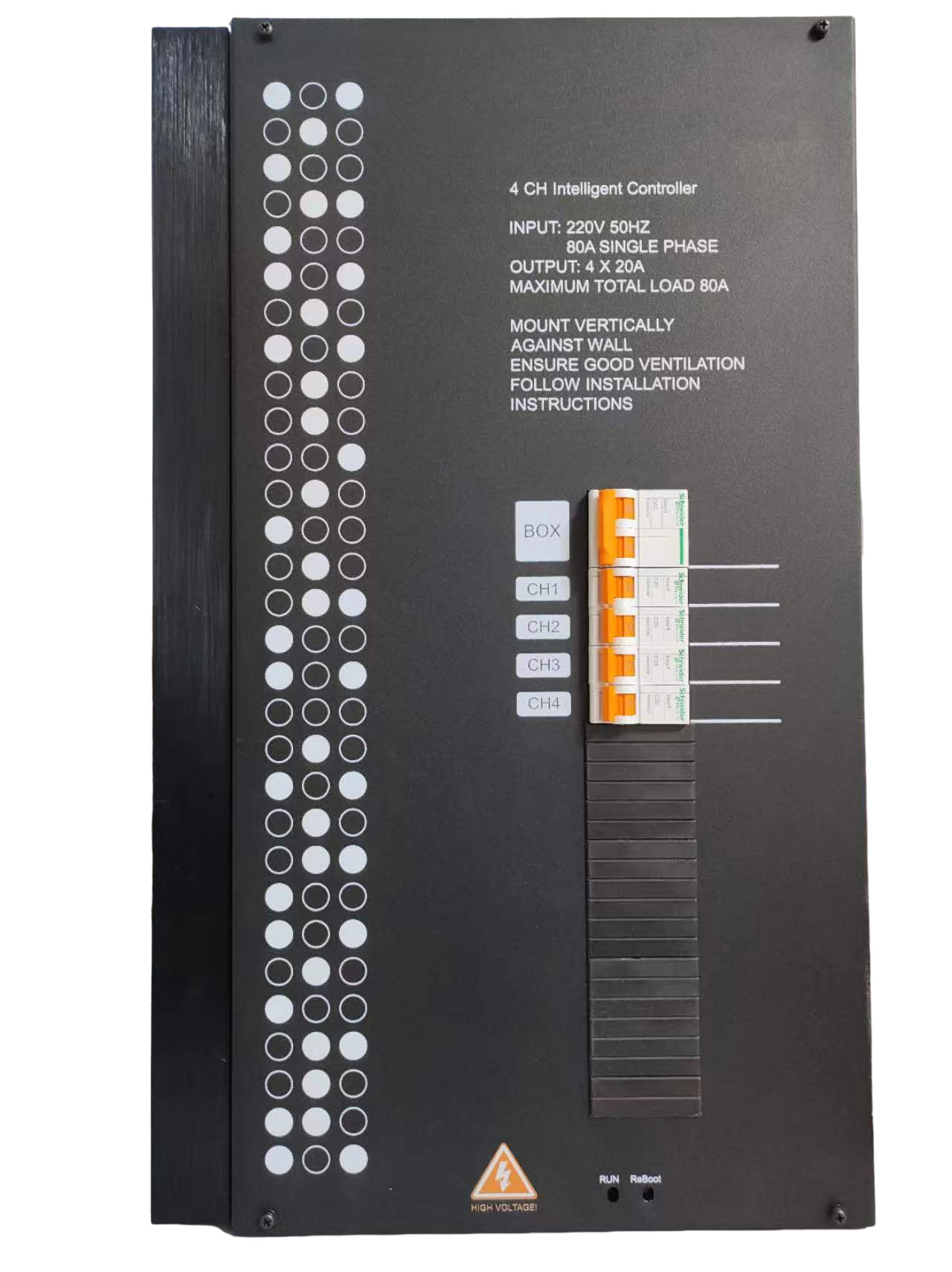

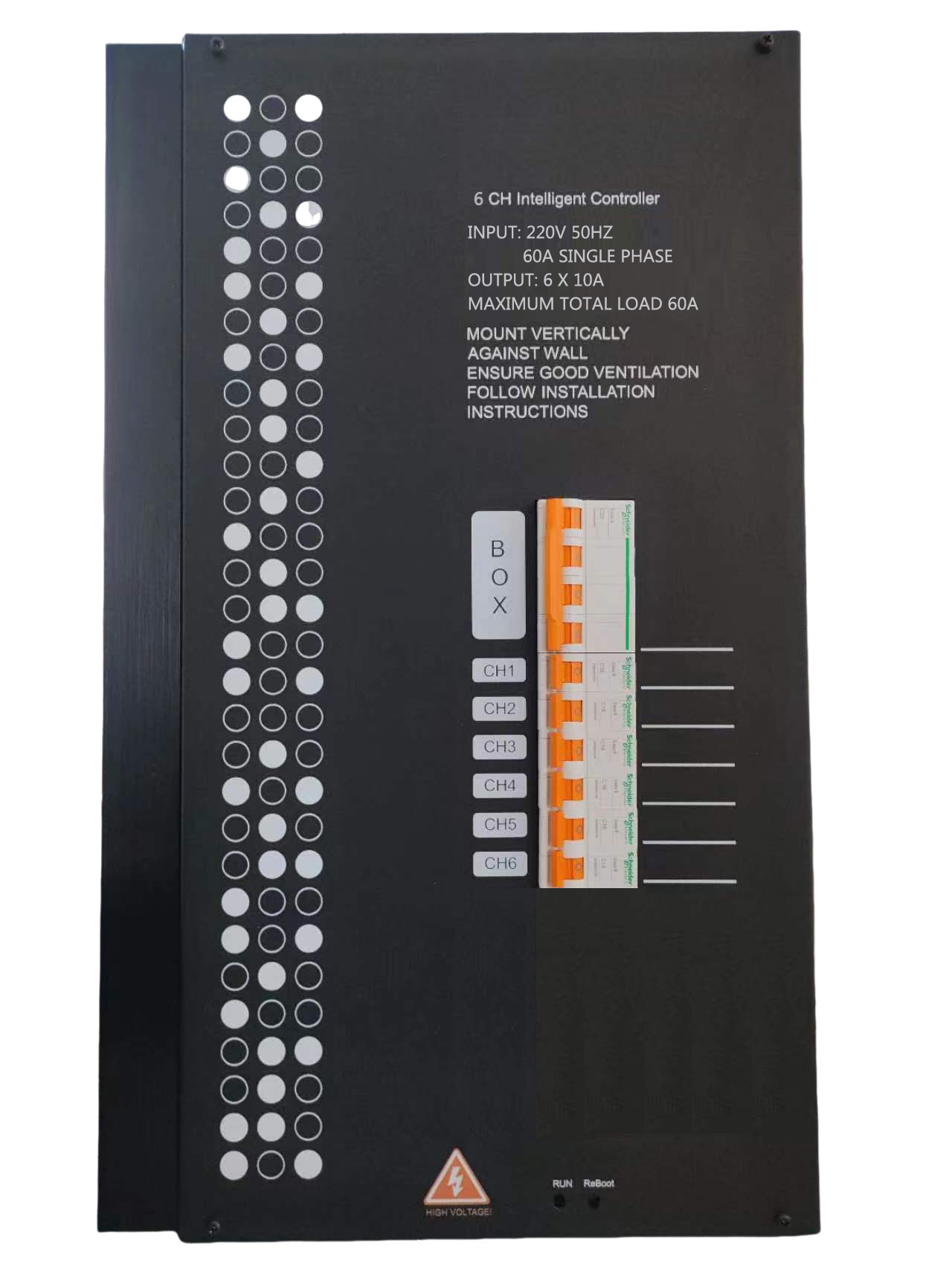

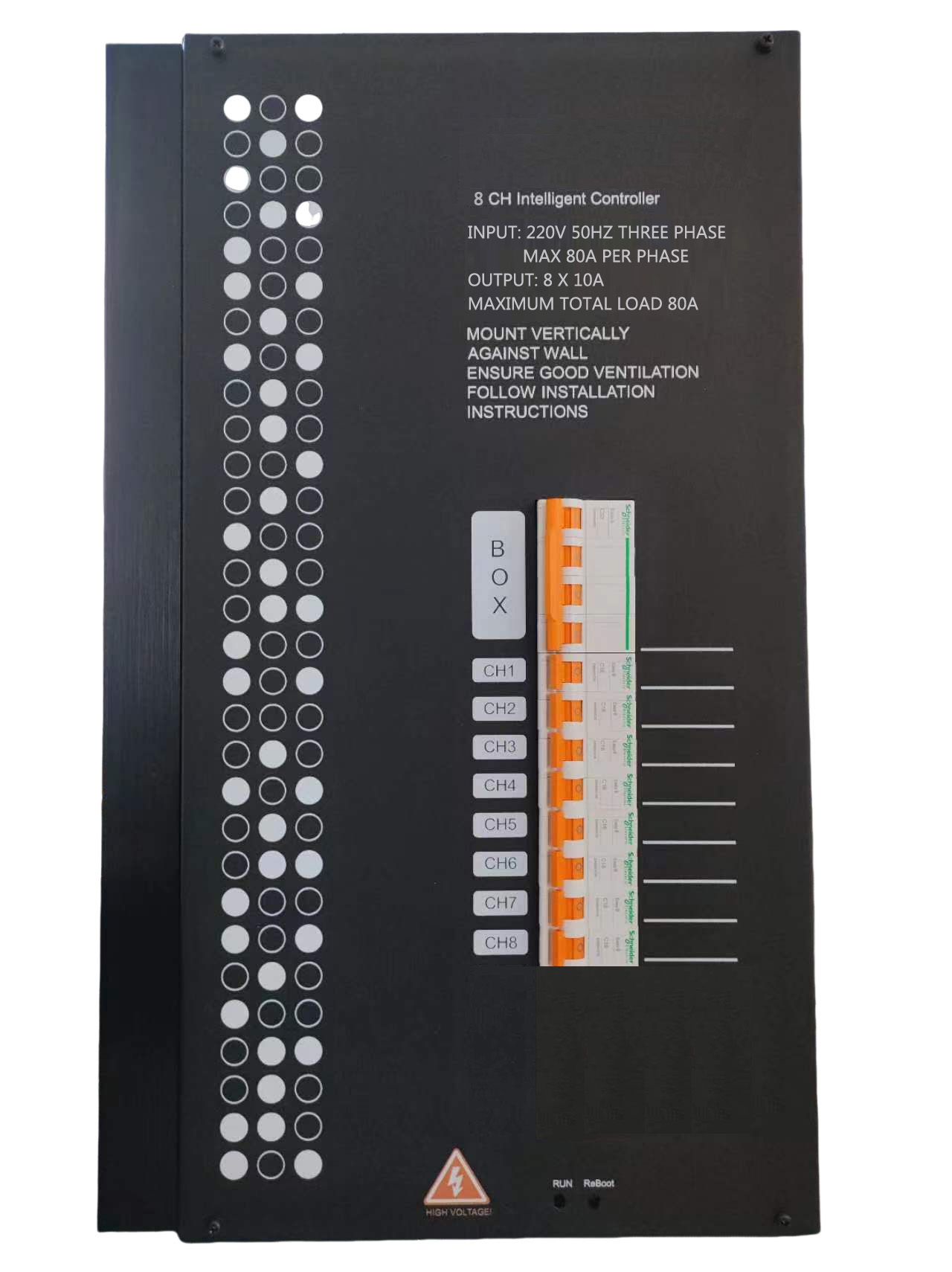

三、外观说明
1.电源接入：三相电进线,分别接A、B、C相空开，零线进线接零线空开，如果有地线则接地线排，没有则不接。
2. 火线出线端：CH1至CH12共12路，接负载的火线，负载的所有零线接“零线出线排”上。如灯有地线则接“地线排”上。
3. 直通旁路开关：共8/10/12路的拨动开关，直接可以开启回路，不需要经过可控硅控制，用于应急或调试时使用。“一”是直通，“O”是允许调光。
4. 运行指示灯：模块正常工作时，指示灯慢闪，通讯异常时，指示灯快闪。重启按钮即重新启动主控板，长按3秒重启系统。
5.  E-BUS总线接线端：
DC+、COM为DC24V总线电压输出
DC+ :   对外输出DC24V正极，只限于连接控制面板
COM :   对外输出DC24V负极，只限于连接控制面板
DATA+ ：通讯信号正极
DATA- ：通讯信号负极
6. 消防输入输出接口。DI-、DI+为消防信号输入接口，DO-、DO+为消防反馈输出接口。两个接口都为无源信号，只允许直流电压输入，范围为DC5V至30V；系统默认消防信号输入时，触发所有回路全开，反馈输出接口接通；消防信号撤消时，恢复回路原来状态，反馈输出接口断开。信号触发的动作可以软件编程修改。

用户接线内容：
1、接入三相电（包括A、B、C、零线、地线）
2、将灯负载的火线接到“火线输出端”，将零线接到“零线出线排”上
3、接入CAN总线
4、接入消防输入输出信号，没有则不接。
