一、概述

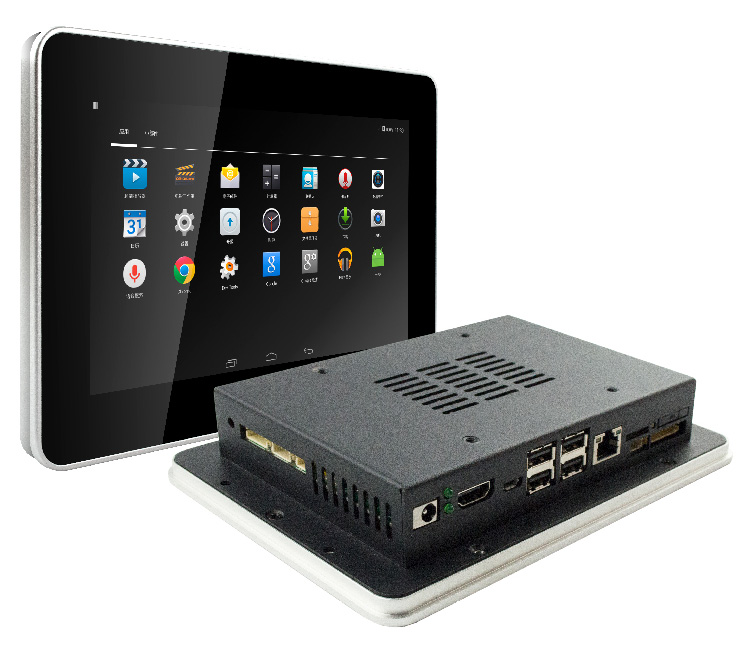

   彩色电容触摸屏，采用4核Cortex-A7架构，主频1.2GHz的CPU,采用12V供电，10.1寸电容触摸屏，操作系统为Android4.4，相当于一台小型电脑，具备电脑版控制软件的绝大多数功能，包括场景编辑、学习、执行，E-BUS总线设备搜索、配置，定时器设置、用户控制界面编辑等功能。图形化、直观式的操作，便于用户快速撑握，在中小型工程中，是代替后台电脑的首选。

二、功能特点

1.场景编辑、学习、执行

2.定时器配置

3.总线设备搜索、配置

4.用户控制界面编辑

三、主要技术参数

1.外形尺寸：257.92mm*160.44mm*43.26

2.供电电压：DC12V/2A

3.分辩率：1024*600,显示比例：16:9

4.视区域224.78 (H)'125.26(V)

5.亮度400cd/m2

6.视角(L/R/U/D)70/70/60/60(TYP.)

7.实时时钟RTC

8.喇叭声音

8.电源输入接口DC座

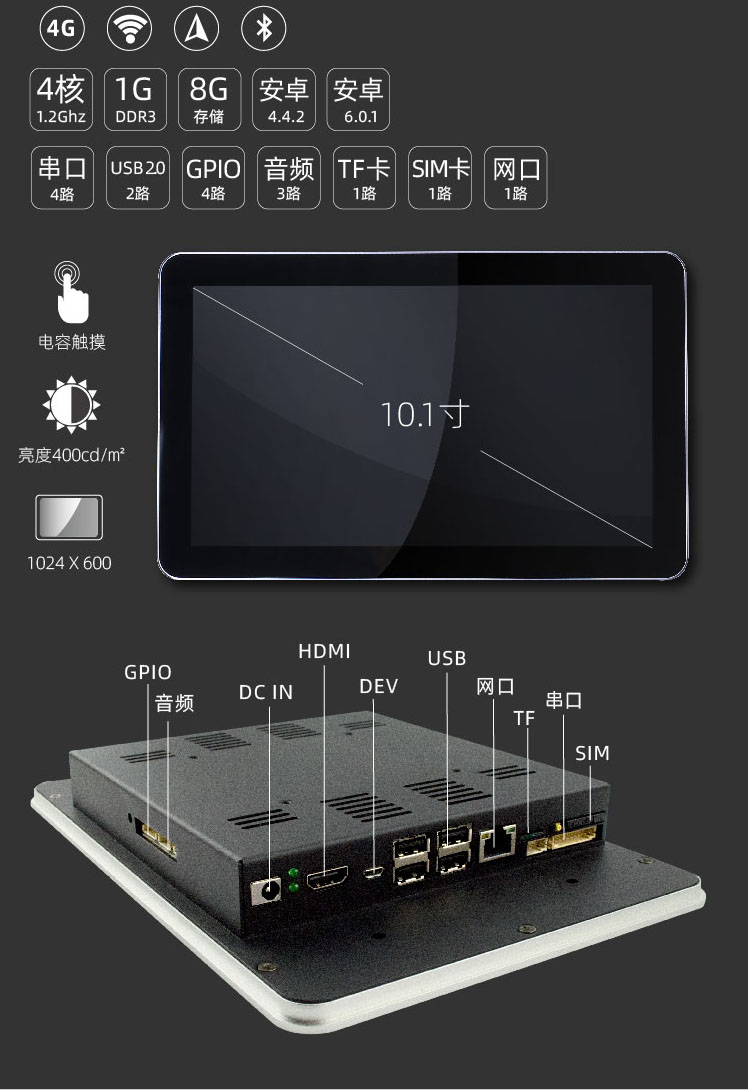

四、外观和功能说明

触摸屏通过网口连到IP网关，通过IP网关控制开关模块、调光模块等总线设备。或者通过WIFI连到连接IP网关的无线路由器上，通过WIFI控制总线设备。触摸屏固定IP：192.168.1.1,子网掩码：255.255.255.0。

界面分为用户控制界面和管理员配置界面。用户控制界面开放给用户使用，功能包括模块控制和定时器定时。管理员配置界面专门给管理员配置使用，功能包括设备搜索，地址指定，增加、删除和修改控制页面，设置场景、用户权限等。具体的使用详见“智能照明控制软件(Android版)”。
