4/8路5A前沿相控调光模块，采用铝合金壳体散热，通讯采用E-BUS总线，自带场景控制部分，本身设有旁路开关，且具有远程编程和管理功能。适用于产白炽灯、可调光电子灯、可调光LED灯、可调光石英灯等。

一、功能特点
1. 采用高性能8路41A可控硅，
2. 自带场景控制器，多达128个场景
3. 每个回路带手动直通开关，可旁路可控硅直接开启回路
4. 10Bit调光精度
5. 每个回路可设置低端限幅、高端限幅、最大限幅以适应不同的负载
6. 具有短路及过载保护，接地保护
7. 带消防强启输入和反馈接口
8. 总线电压输出功能，可向总线提供200mA电流(DC 24V)
9. 具有远程编程和管理功能
10. 采用CAN方式通讯
11. 标准35mm导轨式安装结构

二、主要技术参数
1. 输入电压：AC220V       2. 总线耗电：40mA/DC24V
3. 模拟回路：8路         4. 回路负载：5A
5. 环境条件：
      工作温度： -20℃~85℃
工作相对湿度：20%~90%
      储存温度： -40℃~+55℃
储存相对湿度：10%~93%
6. 外形尺寸：286mm×125mm×88mm(长X宽X高)
7. 重量：0.7kg

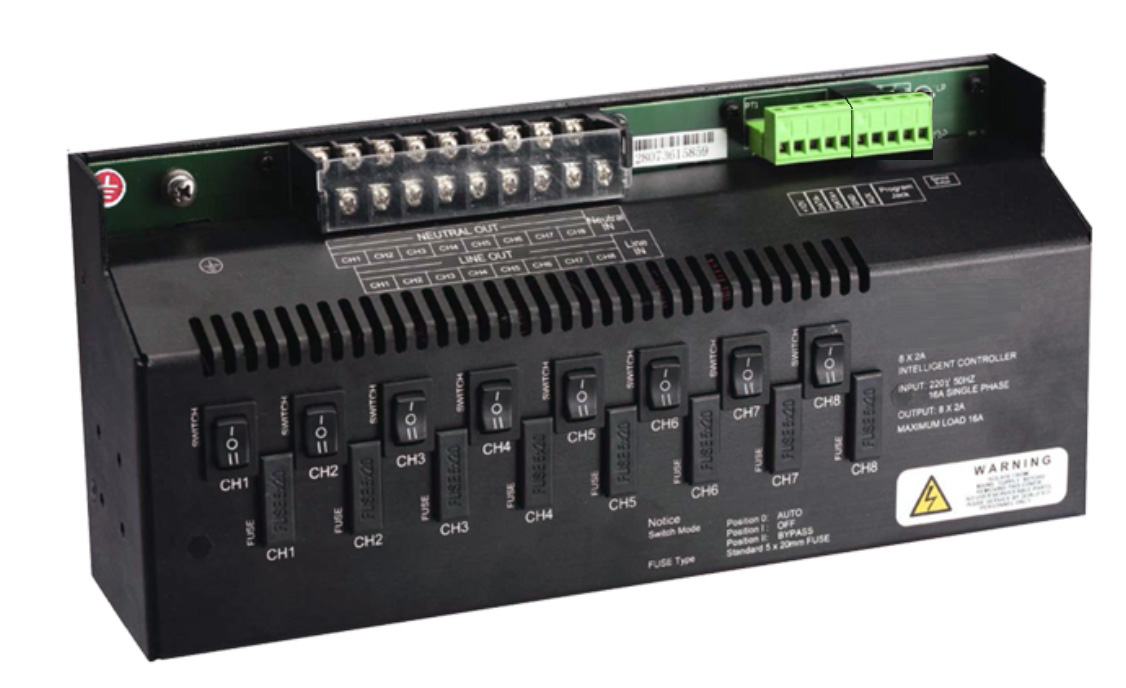

三、外观说明
1.CH1-CH8:接8路负载火线,负载零线接零线排上。
2.L,N分别为火线和零线，如果有地线接在接线端子上。
3.CH1-CH8按钮：为三态按钮，处于”-”为自动正常状态，处于“二”为直通状态，处于“三”为强制断开状态。
4.CH1-CH8保险：为每个回路的5A保险管，超过5A为熔断，如果回路按钮处于直通状态，而灯不亮，请查看确保保险管是否烧断。
5.运行指示灯，模块正常工作时，指示灯慢闪，出现异常情况时，指示灯快闪。
6.长按重启按钮3秒，重启设备
7.DC+、DATA+、DATA-、COM为E-BUS总线接线端
DC+ :   对外输出DC24V正极，只限于连接控制面板
COM :   对外输出DC24V负极，只限于连接控制面板  DATA+ ：通讯信号正极
DATA- ：通讯信号负极
